監控立桿的施工及安裝注意事項？
1.基礎施工，用途：固定攝像桿；基礎結構、尺寸：如圖所示；基礎型號：由所需固定的攝像桿型號確定；制作位置：在《設備平面布置圖》所標注攝像桿位置處制作基礎；制作要求：1、應符合現行**標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
2、基礎與窨井之間應有穿線管，且放置鐵絲；
3、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。材料：4mm鋼板、18mm鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；
4、線纜管敷設，用途：敷設線纜，防止線纜損傷；管道路由：按《設備平面布置圖》標注的類型和路由敷設明管、暗管。注意圖中所標明的管徑；制作要求：1、應符合現行**標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；線纜管密封好，防水*能良好；線纜管離地面應不小于0.7 米；線纜管管口應無毛刺和尖銳棱角；線纜管內放置穿線鐵絲。材料：暗管敷設使用鋼管；明管敷設使用PVC 管。
5、接地體安裝，用途：防止外界電壓******和對設備的損害，抑制電氣干擾，保證設備正常工作；接地體結構、尺寸：如《接地體結構示意圖》所示；安裝位置：按《設備平面布置圖》標注接地體位置安裝。圖號：安裝要求：1、應符合現行**標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；接地體的焊接應采用搭焊，搭焊長度為圓鋼直徑的6 倍；接地體安裝點下方應無任何管道、線纜經過；接地體安裝深度如《接地體安裝示意圖》所示；接地體安裝完成后，應使用接地搖表測量接地電阻大小，要求接地電阻小于4Ω。注意雨后不應立即測量電阻。材料：2.5 英吋鋼管和30＊5 扁鋼。

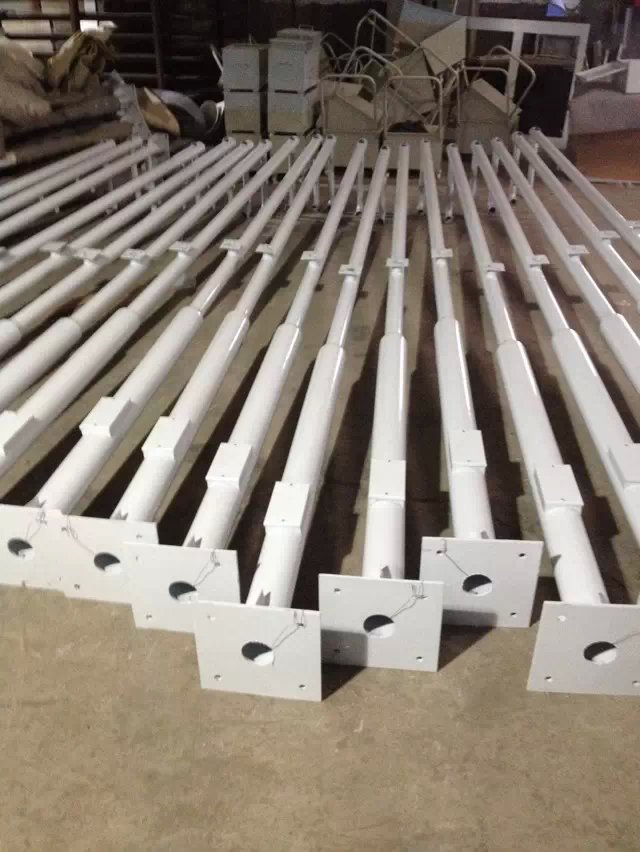

6、立桿件制作與安裝，用途：安裝攝像機云臺；攝像桿結構、尺寸：見《攝像桿圖》；制作要求：見《攝像桿圖》文字說明；安裝方式：通過基礎螺桿與攝像桿基礎連接固定，如《攝像桿安裝場景示意圖》安裝工具：活動扳手；
7、安裝要求：安裝牢固；攝像桿中心線應與水平面垂直；攝像桿上成180o 角兩腰形孔的中心連線應與道路走向平行；在攝像桿底部窨井到各腰形孔之間放置穿線用鐵絲。
8、土建施工及安裝立桿的要求，投標方應實地測量技術數據，以便估算工程量。線纜埋地的溝槽尺寸：人行道為0.2×0.6 米（寬×深），車行道為0.2×0.8 米（寬×深）。溝底先鋪C20 砼墊層，線纜敷設后，用細砂回填、夯實，再根據實際情況復原路面。敷設的線纜除埋在花壇的或有特別說明的用PVC 管保護，其他部分要用鍍鋅鋼管進行保護；裸露在外的線纜（架空的除外）全部采用鍍鋅鋼管加以保護。
